Tepelnoizolačné sendvičové panely

Opláštenie pozostáva zo stenových a strešných panelov. Prechody a spoje medzi
jednotlivými časťami plášťa /hrebeň strechy, strecha – stena, stena – základ, rohy,
atď./ je možné spájať použitím komplexného programu ohýbaných kovových
profilov, spojovacích a tesniacich materiálov.

Tepelnoizolačné sendvičové panely AVG môžu byť dodávané v ľubovolných dĺžkach
maximálne do 14 m /z prepravných dôvodov/, avšak v prípade potreby je možné
napojiť panel AVG v dĺžke. Do tepelnoizolačných sendvičových panelov AVG môžu
byť osadené pevné alebo otvárateľné okná, výklady podl’a vlastného výberu,
sekcionárne brány ľubovolných rozmerov, dvere atď. Presvetlenie strechy je možné
realizovať presvetľovacími panelmi AVG, alebo oblúkovými svetlíkmi AVG.

Použitie opláštenia z tepelnoizolačných
sendvičových systémov AVG

  • výrobné objekty
  • skladové priestory
  • športové a oddychové centrá
  • polyfunkčné objekty
  • autosalóny a servisné strediská
  • nákupné strediská
  • poľnohospodárske objekty
  • výstavné haly
  • potravinárske objekty
  • chladiarenské a mraziarenské objekty /sklady, boxy/
  • unimobunky
  • rekonštrukcie a zatepľovanie existujúcich objektov
  • deliace steny, priečky
  • strešná tepelnoizolačná krytina
  • tepelnoizolačné stropné podhľady /znižovanie stropov/
  • stenové obklady

Výhody opláštenia z tepelnoizolačných
sendvičových systémov AVG

poskytuje moderné a estetické riešenie objektov

progresívny systém opláštenia

vysoká kvalita

výroba sa riadi najprísnejšími normami

dlhodobá trvanlivosť

životnosť výrobku pri dodržaní manipulačných a montážnych pokynov je niekoľko generácií

vynikajúce tepelnoizolačné vlastnosti

vzhľadom k tomu, že ide o jednoprvkový sendvičový komponent, v ktorom nie sú dutiny a poruchy izolácie nedochádza k medzipriestorovej kondenzácii a tým aj nežiadúcim tepelným mostom /únikom tepla/

nízka hmotnosť

ľahký obvodový plášť

jednoprvkový komponent

výrobok je kompletovaný priamo vo výrobnom závode na moderných linkách

vysoká pevnosť umožňuje použitie ľahkej nosnej konštrukcie

požitie výrobkov AVG vzhľadom na svoju hmotnosť znižuje náklady na nosnú koštrukciu čo znamená úsporu materiálu a financií

jednoduchá, rýchla a bezpečná montáž

vzhľadom na štruktúru zloženia panelov AVG

ekologická nezávadnosť – výrobok neobsahuje CFC ani HCFC

bezfreónová výroba

kompletné príslušenstvo

ohýbané kovové profily, plastové lišty, spojovací a tesniaci materiál, presvetľovacie panely, svetlíky

servis zákazníkom

odborný technický personál firmy AVG group Vám doporučí osvedčené a vyskúšané návrhy použitia našich výrobkov, zodpovie na všetky Vaše otázky a rád Vás navštívi

POROVNANIE DOBY POTREBNEJ PRE MONTÁŽ

Stena o ploche 4500 m2

izol. panely AVG

30%

skladané plášte

60%

klasická stena

80%

Strešné opláštenie o ploche 9500 m2

izol. panely AVG

40%

skladané plášte

60%

PUR PENA - EFEKTÍVNA TEPELNÁ IZOLÁCIA

Stena zo sendvičových panelov AVG, hrúbky 100 mm má hodnotu K 0,21 W/m .K. Hmotnosť sendvičového panelu je asi 12,9 kg/m2. V porovnaní s inými látkami majú oceľové sendvičové PUR panely AVG vysokú tepelnú izoláciu pri minimálnom použití materiálu.

POUŽITIE OPLÁŠTENIA PRE RÔZNE TYPY KONŠTRUKCIÍ

KONŠTRUKCIA TEPELNOIZOLAČNÉHO
SENDVIČOVÉHO PANELA AVG

pozostáva z tepelnej izolácie, ktorá je z vonkajšej a vnútornej strany povrchovo krytá plechmi, resp. podľa druhu panelu z jednej strany je plech nahradený lepenkou, alebo alumíniovou fóliou.

Tepelná izolácia je z tvrdej polyuretánovej peny hrúbky 20 až 200 mm, ktorá je celoplošne pevne spojená s profilovanými plechmi.

Povrchovo profilované krycie plechy sú v alternatívach:

  • oceľový plech žiarovo zinkovaný – lakovaný
  • hliníkový plech prírodný alebo lakovaný
  • medený prírodný plech
  • nerezový plech (INOX)
vrchný profilovaný krycí plech
izolácia
spodný profilovaný krycí plech
tesniaca páska v spoji panelu (platí len pre izoláciu PUR)

HRÚBKY

  • od 25 mm do 150 mm, na požiadanie do 200 mm (konzultovať s firmou AVG group)

DĹŽKY

  • stenové a strešné izolačné panely s PUR izoláciou (plech – plech) 2 – 14 m
  • stenové izolačné panely s PUR izoláciou (plech – Al fólia) 2 – 13,60 m;
    manipulačný a montážny postup konzultovať s firmou AVG group
  • strešné izolačné panely s PUR izoláciou (plech – Al fólia, plech – izolačná lepenka) 2 – 14 m;
    manipulačný a montážny postup konzultovať s firmou AVG group
  • strešné a stenové izolačné panely s izoláciou minerálnej vlny (plech – plech) 2 – 13,6 m

FAREBNÉ RIEŠENIE

  • (Zobrazené farby RAL sú ovplyvnené tlačovým procesom a nemusia presne odpovedať skutočnosti. Na upresnenie si vyžiadajte originálne farebné vzorky)
  • Ostatné farby podľa farebnej škály RAL – v závislosti od množstva ( konzultovať s firmou AVG group )
  • Kovové fasádne a strešné panely, trapézové plechy, kazety, kotúčové plechy, tabuľové plechy, lemovacie prvky, odkvapové systémy ďalej len tovar alebo produkt chránené farebným náterom, nástrekom môžu mať prípadné farebné odchýľky v rámci jedného farebného odtieňu. Rovnaký farebný odtieň nemôžeme zaručiť hlavne pri doobjednávkach, kde môžu tovary vykazovať farebnú odlišnosť. Toto platí hlavne pre lesklé a metalické odtiene farieb.
  • Dodávka materiálu vo farbe RAL nemusí zodpovedať skutočnému vzorkovníku RAL nakoľko sa pri výrobe materiálu výrobca plechov len približuje k skutočnému vzorkovníku farieb RAL. Farebný rozdiel v dodávke jednej farby môže vzniknúť z dôvodu použitia zvitkov plechu na výrobu oplášťovacích prvkov a klampiarskych konštrukcií aj v prípade, že na výrobu boli použité zvitky z jednej dodávky výrobcu alebo z viacerých (takýto rozdiel nie je považovaný za vadu).
  • Pri použití tmavých farieb prvkov dochádza k zvýšenému efektu rozpínavosti materiálu (dilatácii) čo sa môže prejaviť vlnením profilov ako aj tak, že na profiloch dochádza k dilatácii. Štandardnou dodávkou stenových, strešných panelov je prevedenie zo strany exteriéru FeZn 0,50 mm zo strany interiéru FeZn 0,40 mm pokiaľ nie je uvedené inak.
  • Fasádne a strešné prvky (izolačné panely, trapézové plechy) ktoré sú vyrobené valcovaním plechových zvitkov za studena môžu mať plošnú nerovnosť spôsobenú valcovaním. Toto sa prejavuje vlnitosťou profilov. Vlnitosť profilov je viac viditeľná hlavne pri priamom dopade slnečného svetla (toto nie je považované za vadu)., Efekt vlnenia sa môže prejaviť aj na ohýbaných klampiarskych konštrukciách, kazetových fasádach čo nie je vadou výrobku.

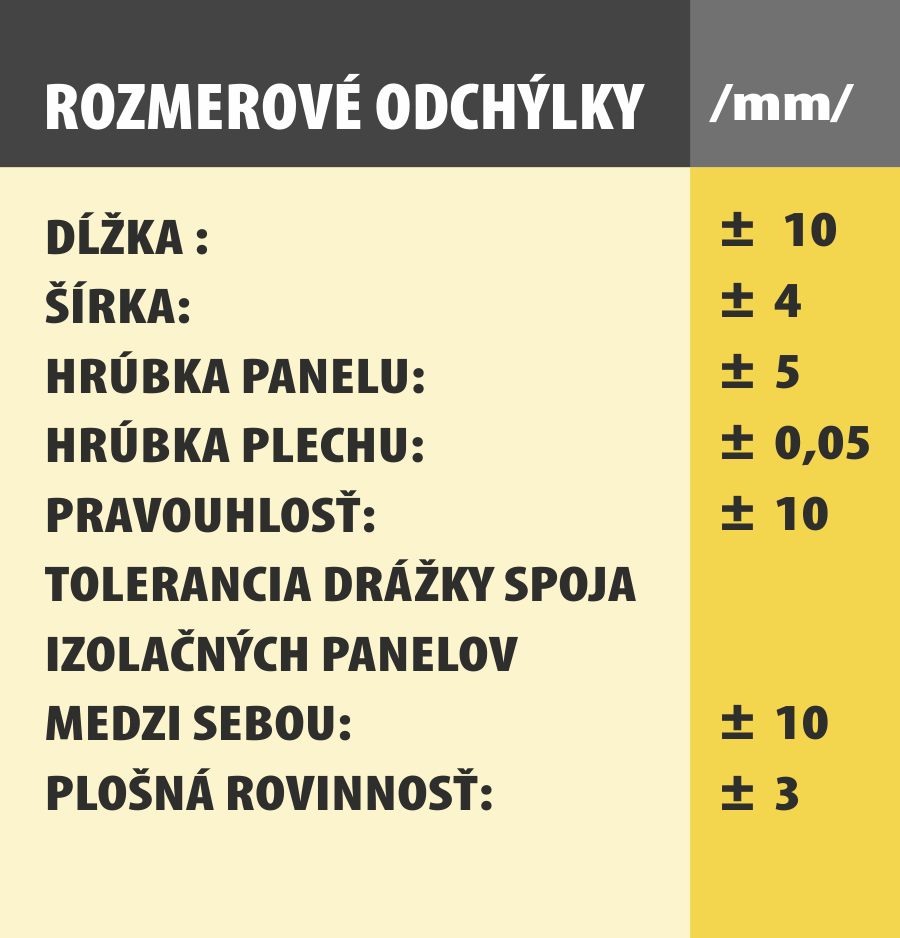

ROZMEROVÉ ODCHÝLKY (IZOLAČNÉ PANELY, TRAPÉZOVÉ PLECHY)

Obr. 1

Prípustný ohyb izolačných panelov (šírka plechov od 900 mm do 1200 mm) podľa nákresu.

Obr. 2

Pri upevnení izolačných panelov, trapézových plechov, klampiarskych konštrukcií je povolené preliačenie exteriérového plechu kotviacou skrutkou (spojovacím materiálom). Rozmery, tvar, veľkosť preliačenia plechu kotviacou skrutkou (spojovacím materiálom) na izolačných paneloch, trapézových plechoch, klampiarskych konštrukciách závisí od hrúbky plechov (exteriér, ineteriér), výplne izolačných panelov, profilácie, hrúbky plechov.

POVRCHOVÁ ÚPRAVA
TEPELNOIZOLAČNÝCH PANELOV AVG

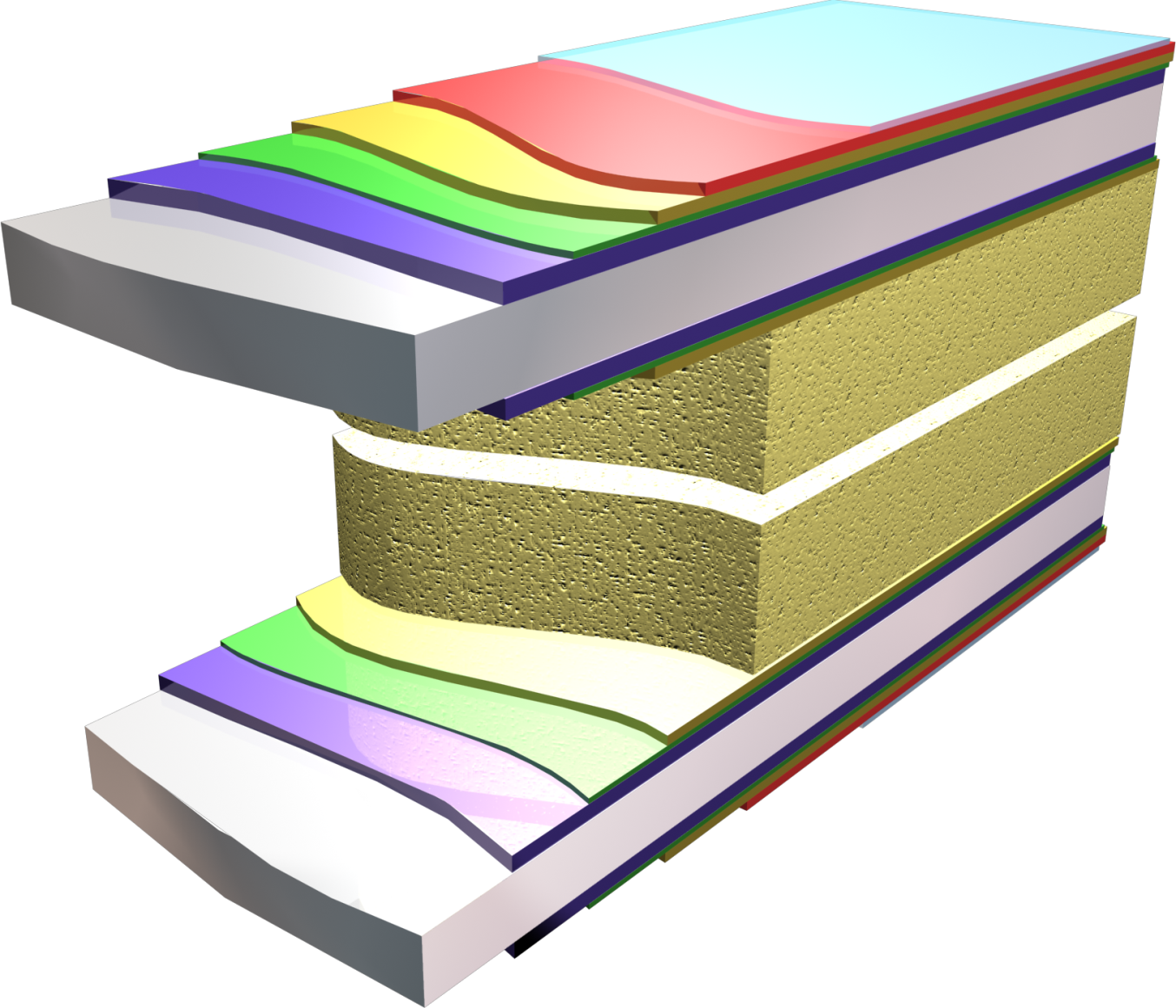

plechy z pozinkovanej ocele sendzimir, zodpovedajúce normám UNI 5753 nalakované procesom Coil Coating v súlade s normami ASTM - ECCA

ochranná fólia PE
krycí lak
primer
chemická predúprava povrchu
zinkovanie za tepla
oceľový plech valcovaný za studena
izolácia
primer – vnútorná vrstva
chemická predúprava povrchu
zinkovanie za tepla

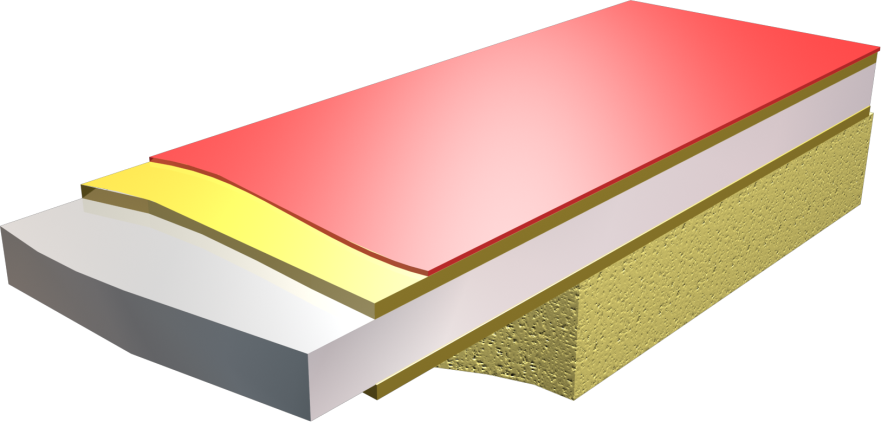

plechy z hliníkovej zliatiny, zodpovedajúce normám UNI 312 - UNI 9003 v prírodnej úprave, alebo vzorkované a nalakované

krycí lak – lakovanie sa skladá z jednej vrstvy primeru a vrstvy akrylickej farby (príp. prevedenia PVDF do agresívneho prostredia) na vonkajšej strane.
primer
hliníkový plech valcovaný za studena – vyrobený podľa normy UNI-ASTM-DIN

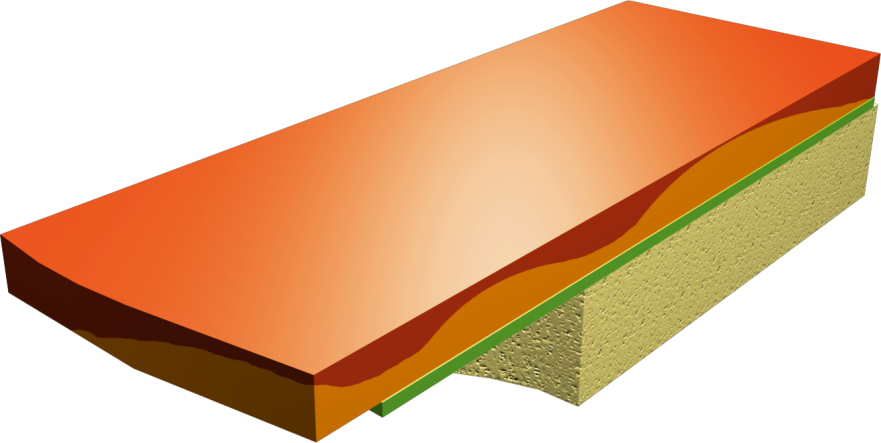

plechy medené (Cu 99,9% UNI 1704)

medený plech valcovaný za studena (Cu 99,9% UNI 1704)
ochranný náter antioxidačná ochrana nanesená na vnútornú stranu medeného plechu pre lepšiu priľnavosť PUR izolácie.

plechy nerezové INOX AISI 304 príp. 316

nerezový plech (INOX AISI 304 príp. 316) valcovaný za studena
ochranný náter – ochranná vrstva nanesená na vnútornú stranu nerezového plechu mechanicky pre lepšiu priľnavosť PUR izolácie.

Možnosti povrchovej úpravy:

  • PVDF, PX, PS, PVC lak – príplatok podľa typu a vrstvy povrch. úpravy panelov
  • PS – normálna vonkajšia atmosféra
  • PX – stredne zamorené mestské prostredie a priemyselné prostredie
  • PVDF – silne znečistené extrémne prostredia – fluorokarbónový náter
  • PVC – plasticky upravený povrch
